Loxone Relay: Schakelen voor grootverbruikers

Het Loxone Smart Home System biedt een uitgebreid gamma aan mogelijkheden. Elk onderdeel van een woning kan worden aangestuurd: de verlichting, de verwarming, de rolluiken, audiotoepassingen en meer.

Meer weten over domotica en de Loxone Relay? Neem vrijblijvend contact met ons op. contact

Om ervoor te zorgen dat ook grootverbruikers gebuik kunnen maken van de Smart Home technologie zijn er vermogenrelais nodig. Een groot vermogen vraagt namelijk om een geschikt vermogenrelay dat kan werken met grote stroomsterkten.

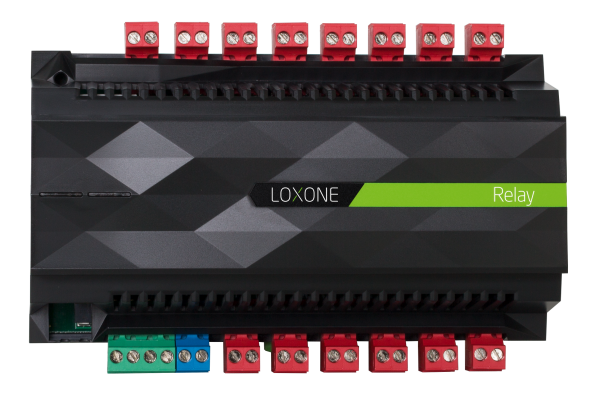

Daarom introduceerde Loxone in 2013 het krachtigste werkpaard van het systeem: de Loxone Relay Extension.

Het schakelen van zware lasten kan met deze extensie zonder problemen uitgevoerd worden, mede dankzij de Loxone Modbus Met maarliefst 14 relais aan boord die elk 16 A kunnen schakelen bij een spanning van 250 V AC of van 30 V DC, kan zowat elke zware belasting bediend worden.

Met deze specificaties zou men per kanaal maar liefst 100 traditionele gloeilampen kunnen in- en uitschakelen, of twee elektrische verwarmingstoestellen draadloos kunnen aansturen. Het bedienen van verbruikers met een groot elektrisch vermogen, zoals vloerverwarming, elektrische boilers, floodlights, rolluiken en dergelijke is met deze Relay Extension eenvoudig.

De module kan eenvoudig verbonden en geconfigureerd worden met de Loxone Miniserver via de Loxone Link.

De Loxone Relay specificaties:

De module wordt gevoed met 24 V DC
De maximale schakelspanning bedraagt 250 V AC of 30 V DC
De extensie verbruikt zelf slechts 300 mA als alle relais gesloten zijn
Met alle relais in open toestand zakt dit verbruik tot een luttele 30 mA
Met zijn afmetingen van slechts 156 x 88 x 57mm kan de module zonder problemen in elke schakelkast een plaatsje vinden op een DIN-rail
De module heeft een ingebouwde beveiliging tegen oververhitting: als de temperatuur van de CPU stijgt boven 87°C, worden alle uitgangen uitgeschakeld
Deze worden terug ingeschakeld als de temperatuur van de CPU terug zakt onder 72°C
Het totale geschakelde vermogen is begrensd tot 11 kW, in verband met de opwarming
De gebruikte vermogenrelais in het systeem zijn van het type HF25F, die elektrisch 100 000 schakelcycli en mechanisch maar liefst twee miljoen schakelcycli kunnen weerstaan

Een onmisbare kracht

Met de Loxone Relay Extension haal je een intelligente controller in huis voor bijvoorbeeld 7 rolluiken, 14 verlichtingskringen, 14 verwarmingszones of welke andere zware belastingen u ook maar kunt bedenken. Dit maakt deze extensie vrijwel onmisbaar in elk Smart Home System van Loxone domotica.
